热塑性胶膜能救回收率吗？TPO在耐蠕变测试与可拆解性之间的标准博弈
欧盟WEEE修订与循环经济法案将至，光伏出海正从“收得回”转向“拆得开”。交联胶膜难分层、含氟背板热解释放HF，非交联TPO虽易剥离却要过MST 37蠕变关——耐蠕变与可回收，在争同一段温度窗口。
过去两年，光伏出海谈得最多的是碳足迹。但在欧盟，另一把尺子正在磨快：组件报废后能不能被“拆开”，银和高纯硅能不能被完整取回。2026年底前，欧盟委员会要就WEEE指令是否修订交卷，循环经济法案（CEA）也已排上日程。这一篇，我们从材料角度拆一拆：交联胶膜和含氟背板为什么是回收的卡点，热塑性胶膜（TPO）又为何卡在蠕变测试与可回收性之间。
01 法规在变：从“收得回”到“拆得开”
光伏组件进入欧盟WEEE体系并不新鲜。2012/19/EU指令自2012年起就把光伏组件纳入范围，归在第4类“大型设备”，对应的目标是：回收利用率（recovery）85%、再利用与再循环率80%。
问题在于，这两个数字都按重量计算。一块典型的晶硅玻璃-背板组件里，玻璃约占76%、铝边框约8%，两者合计已经逼近85%（图1）。换句话说，拆下边框、把玻璃粗碎卖掉，就基本“合规”了；真正值钱又难提取的银和高纯硅，反而不在考核里。

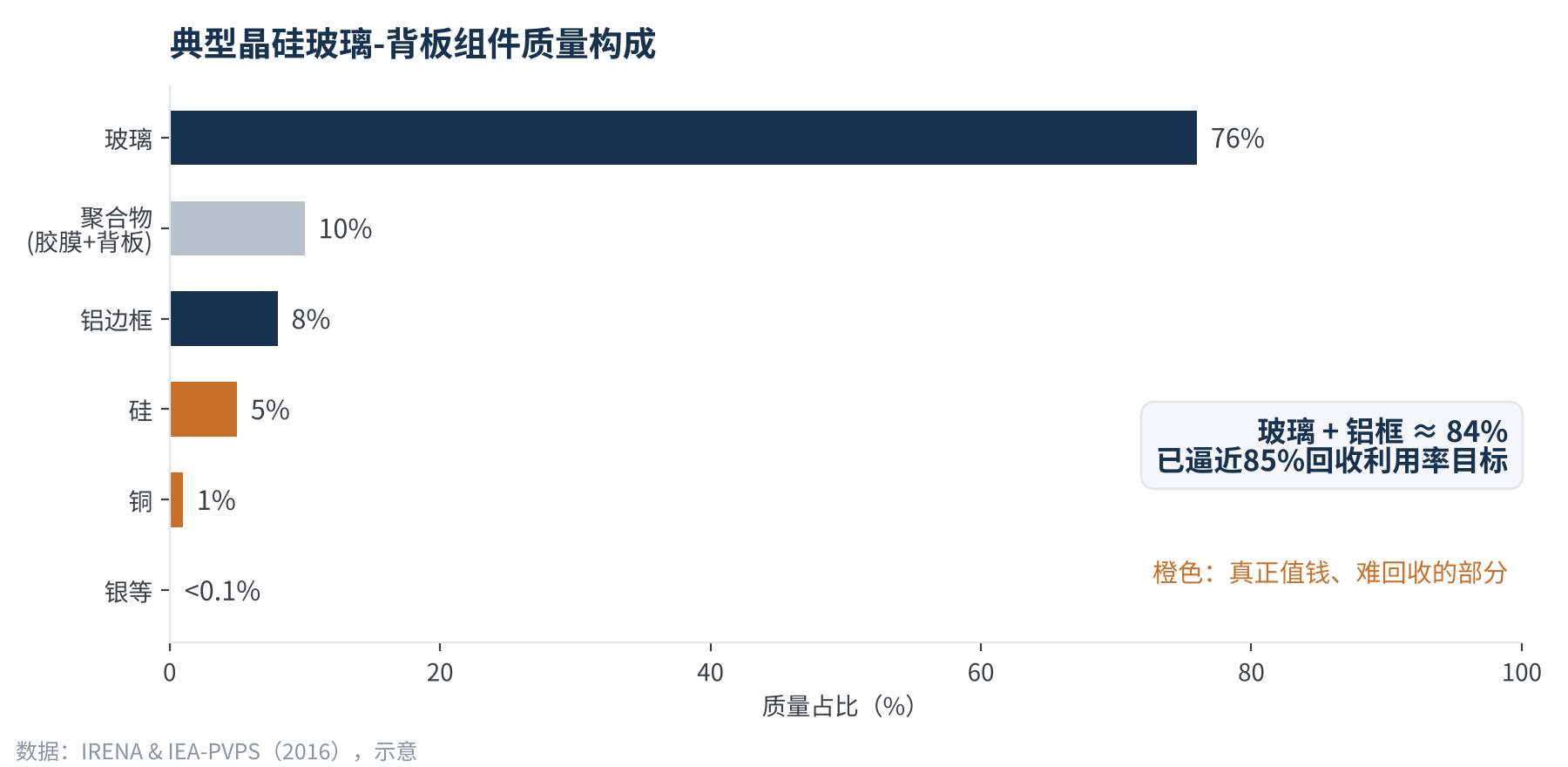

图1 典型晶硅组件质量构成：玻璃+铝框几乎撑满85%目标
这正是下一轮修订要补的口子。2024年的修订指令(EU) 2024/884写入了审查条款：委员会须在2026年12月31日前评估是否修订WEEE，并点名考虑三件事——为光伏组件单设类别；按“可收集的废旧组件量”而不是投放市场量来计算收集目标；以及防范生产商破产后回收责任落空的机制。委员会已明确WEEE修订将并入循环经济法案，据行业媒体报道，提案暂定于2026年11月11日发布。
与此同时，组件生态设计（Ecodesign）规则也在推进。委员会此前公开的草案思路包括：在组件或说明书中披露关键原材料（CRM）含量，并研究为光伏产品建立可回收性指数（Recyclability Index），从服役、拆解、材料三个维度打分。

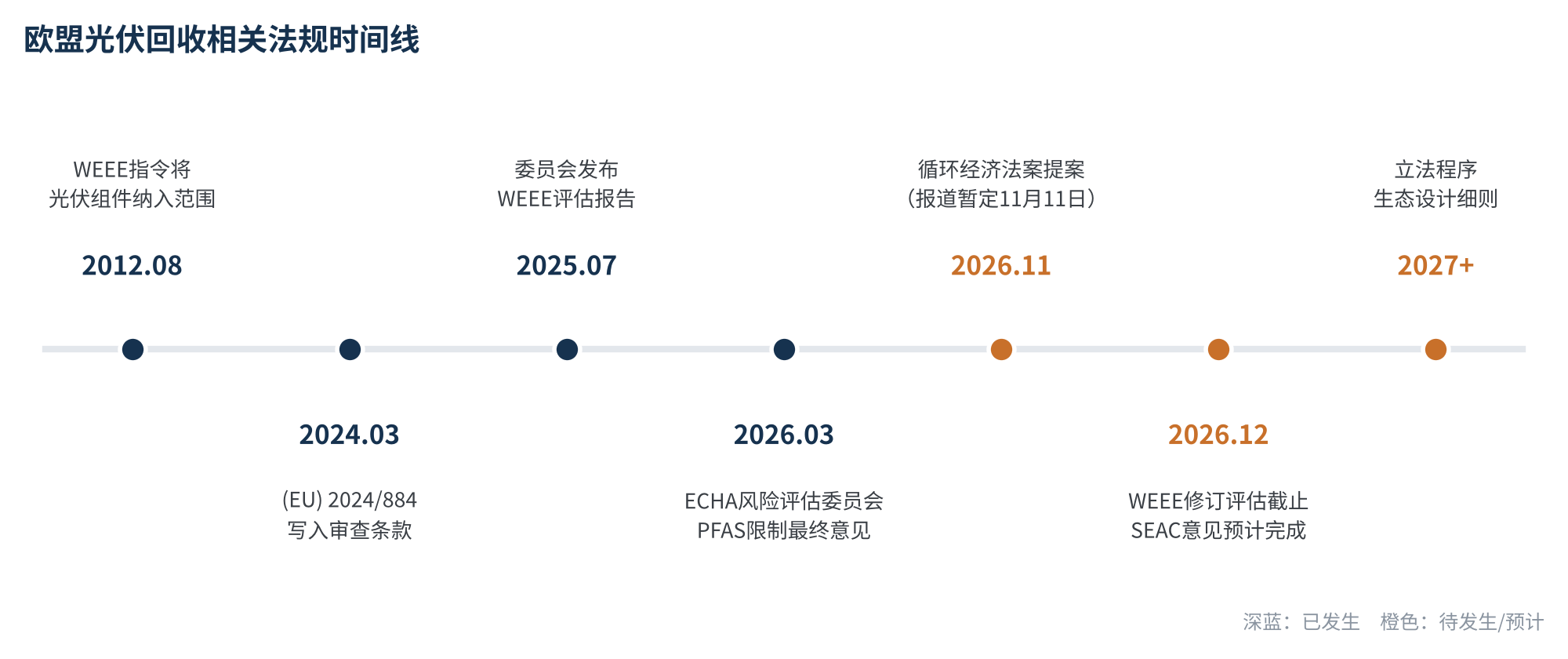

图2 欧盟相关法规时间线（截至2026年10月）
小结
需要说明：目前欧盟并没有一张名为“可拆解性认证”的独立证书。更准确的说法是，可拆解性正通过可回收性指数、信息披露和WEEE新目标，一步步变成市场准入门槛——谁的BOM更好拆，谁的分数就更高。
02 交联胶膜：把组件“焊死”的那一步
组件回收的流程一般分三步：拆边框和接线盒、层间分离（delamination）、材料提取。第一步和第三步都有成熟方案，卡脖子的是中间那步。
原因在胶膜。EVA和大部分POE胶膜在层压时由过氧化物引发交联，形成三维网络。交联后的胶膜不熔融、难溶解，像一层固化的胶把玻璃、电池片、焊带和背板牢牢锁在一起——这是它25年可靠性的来源，也正是回收的麻烦所在。目前主流分离路线各有代价：
- 机械破碎：成本最低，但玻璃、硅、银、聚合物混在一起，玻璃只能降级利用，银和硅的回收纯度受限。
- 热解/焚烧：500°C左右可去除绝大部分EVA；也有研究在500°C空气中处理1小时，实现了POE双玻组件的完全分离。代价是能耗，以及背板含氟时的有害气体。
- 溶剂溶胀：能保住较完整的电池片，但处理周期长，溶剂回收和环保压力大。
| 分离路线 | 对银/硅回收的影响 | 主要卡点 |
|---|---|---|
| 机械破碎 | 混合物料，纯度低 | 玻璃降级、聚合物夹杂 |
| 热解（约500°C） | 可得到较干净的玻璃与电池片 | 能耗高；含氟背板释放HF |
| 溶剂溶胀 | 电池片较完整 | 周期长、溶剂成本与环保 |
| 热塑性胶膜加热剥离 | 低温分层，有望整片回收 | 须与耐蠕变要求平衡 |
表1 组件层间分离主要路线对比
03 含氟背板：热解路线里的“HF陷阱”
如果说交联胶膜是“拆不开”，含氟背板就是“不敢烧”。KPK（PVDF/PET/PVDF）、TPT（PVF/PET/PVF）类背板中的氟聚合物，C–F键能约490 kJ/mol，高于C–H键（约420 kJ/mol），热分解难，产物也麻烦。
德国Fraunhofer UMSICHT的实验和生命周期评估给出了比较明确的结论：PVDF/PVF背板热解会产生大量氟化氢（HF），热解油中还含氟代烃，热解对含氟背板不是可行的末端路线；而无氟的PET基背板在焚烧和热解两种情景下环境表现都更好。2026年国内一项分子动力学研究还发现，EVA与PVDF共热解时会强化HF的生成和释放，温度越高越明显——而现实中胶膜和背板恰恰无法完全分开。
按文献数据，背板约占组件重量的3%（约0.4 kg/m²）。比例不高，但它决定整条热解产线要不要上耐HF腐蚀材料和尾气碱洗，直接拉高回收成本。
法规层面还有一层不确定性：欧盟通用PFAS限制提案中，氟聚合物仍在范围内，但附带较多时限性豁免；ECHA风险评估委员会已于2026年3月出具最终意见，社会经济分析委员会的最终意见预计在2026年底前完成，之后才轮到委员会提出正式法案。对出海企业来说，无氟背板或双玻结构，相当于同时押注“回收”和“PFAS”两条线的一份保险。
04 TPO的诱惑：能“化开”，也可能“流走”
既然交联是回收难的根源，最直接的思路就是不交联——用非交联的热塑性聚烯烃（TPO）胶膜。它加热即软化熔融，理论上一两百摄氏度就能把玻璃和电池片剥开，不必进500°C热解炉。西班牙UPNA与CENER用“热刀”法对比几类常规胶膜，结论是TPO最容易从玻璃上剥离。
但硬币的另一面是蠕变。热塑性材料高温下会缓慢流动：组件长期倾斜安装，玻璃自重会让前板相对背板慢慢滑移，严重时电池串位移、绝缘距离变小，就成了安全问题。为此，IEC 61730-2专门设置了材料蠕变试验MST 37：组件在规定高温下保持200小时，检查各层有无位移、绝缘是否仍满足要求。
试验温度本身也在变化。早期以105°C考核；新版标准把温度与组件的98百分位工作温度挂钩，以印度BIS依据IEC 61730-2:2023发布的测试报告模板为例，MST 37施加温度记为90°C；若组件按IEC TS 63126申报高温Level 1/2，考核温度相应上调。
NREL早年的研究给了一个很有启发的结果：多数热塑性胶膜在户外高温实测中蠕变很小，原因包括熔体黏度高、组件边缘温度更低，以及不少材料在老化中会自发产生交联；明显蠕变的反倒是去掉过氧化物的EVA。但在200小时阶梯升温试验中，流动转变温度较低的TPO，到100°C上下就开始出现可测位移（图3）。

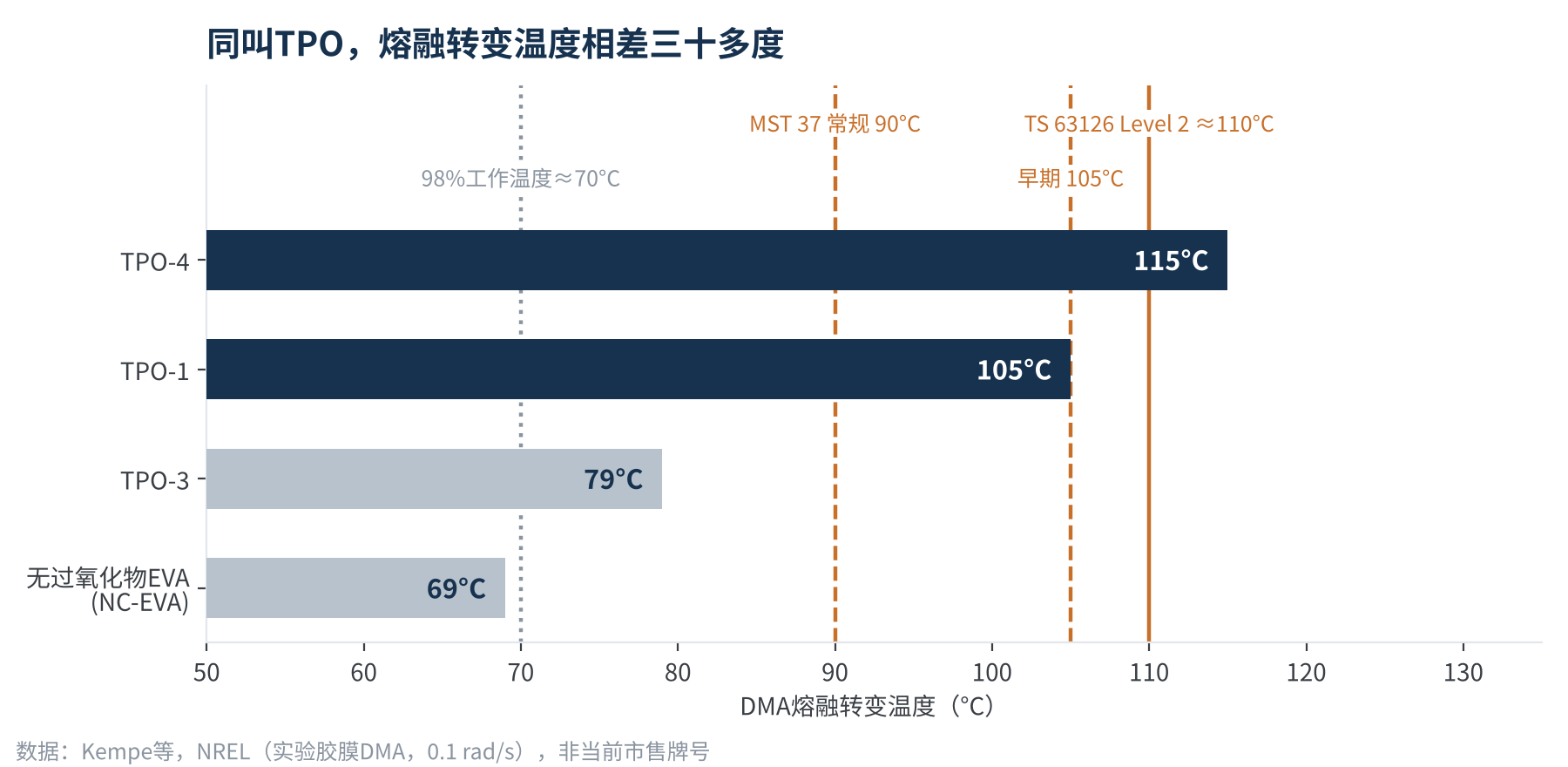

图3 不同胶膜的DMA熔融转变温度与蠕变考核温度对比
05 标准博弈：耐蠕变和可回收，在争同一个温度

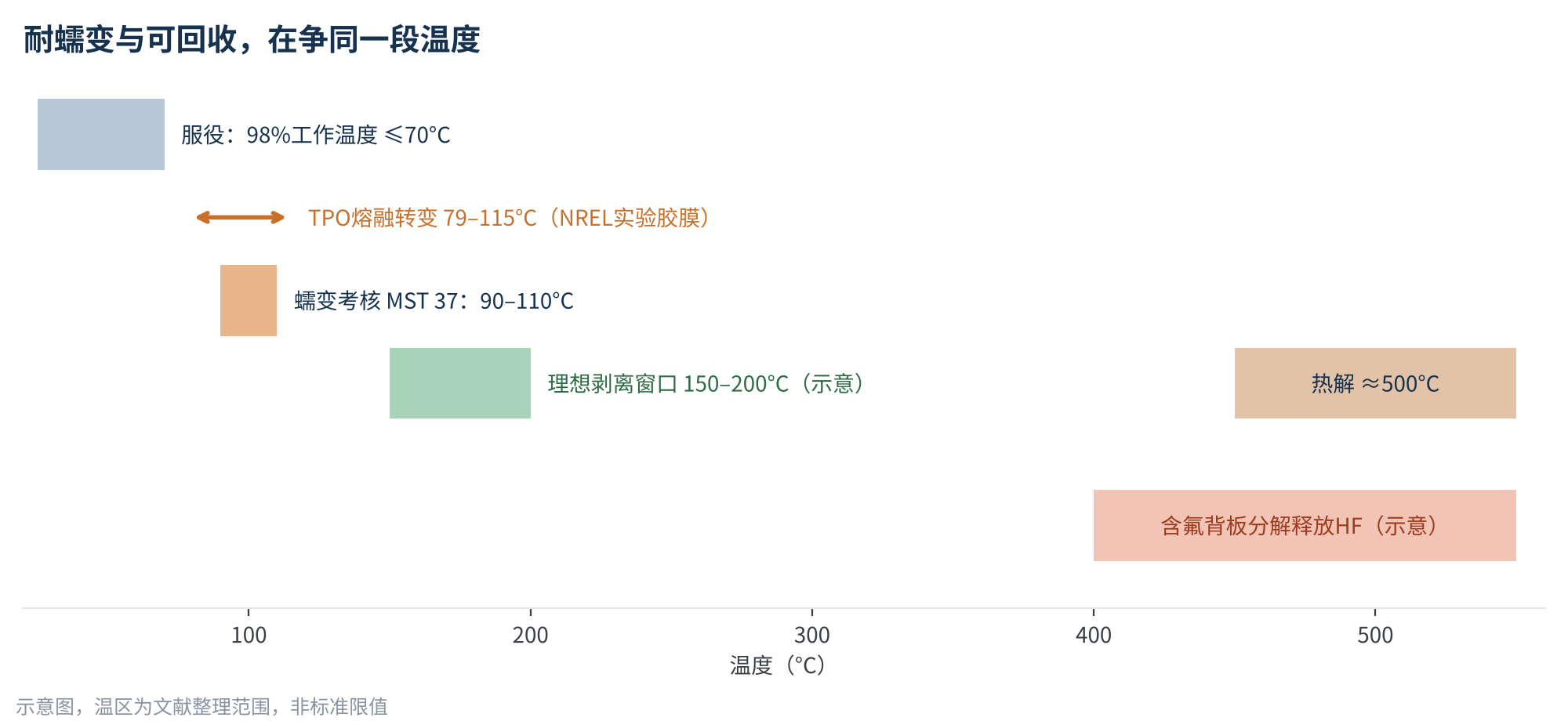

把这些放到一根温度轴上，矛盾就一目了然（图4）：
- 服役端：组件98百分位工作温度约70°C，MST 37按90°C、乃至105–110°C考核，胶膜在这个温度下必须“站得住”。
- 回收端：我们希望胶膜在150–200°C附近就“化得开”，避免进入500°C热解区，更不要碰到含氟背板大量释放HF的温区。
图4 服役—测试—回收的温度窗口示意
TPO要两头都满足，需要一个足够高、又足够窄的熔融窗口：流动转变温度要高于蠕变考核温度并留足余量，剥离温度又不能高到失去意义。图3的数据说明，同样叫TPO，转变温度可以相差三十多摄氏度——“TPO”三个字本身不代表合格，牌号和配方才是关键。我们看到的技术方向大致有三条：
- 高熔点TPO：把流动转变推到110°C以上，争取通过高温Level的蠕变考核。
- 可逆/可断键交联：服役时有网络、回收时用热或化学手段触发断开，如动态共价键、可断裂环氧体系，目前多在实验室阶段。
- 结构约束：双玻、边框和边缘封装共同限制层间滑移，NREL研究也显示背板等结构约束会进一步抑制蠕变。
标准层面的“博弈”在于：可靠性标准只问“会不会流”，回收评价只问“好不好拆”，两边目前各说各话。蠕变试验200小时、单一温度，很难代表25年累积；可回收性指数还在方法学和校准阶段，胶膜类型能否单独计分尚不明确。谁先把两套数据放进同一份材料规格书，谁就能在下一轮规则里拿到话语权。
一句话结论
可回收率之争，本质是把“耐用”和“可拆”写进同一份材料规格书。
06 写在最后
对正在做欧洲市场的组件厂和材料厂，我们给三点务实建议：
- 先把BOM说清楚：氟、铅、银、硅的含量与分布，按CRM披露的思路提前整理，可回收性指数一旦落地就能直接用。
- 无氟化要算两笔账：一笔是回收与PFAS合规，一笔是耐候、PID等可靠性，不能只看前一笔。
- 评估TPO要加测：常规MST 37之外，补做高温Level蠕变、阶梯升温和老化后蠕变，同时测一测回收端的剥离温度与剥离力。
回收不是组件寿命的“售后”，而是设计阶段就该写进去的指标。下一篇，我们接着聊组件回收的另一半：银和高纯硅到底怎么剥出来，湿法、电化学与物理分选路线谁更接近量产。
计算说明 / 数据口径
- 图1质量占比引用IRENA与IEA-PVPS（2016）典型晶硅玻璃-背板组件数据；双玻、薄玻及新型组件差异较大，仅作示意。
- 图3熔融转变温度取自Kempe等（NREL）对实验胶膜的DMA测试，不代表当前市售具体牌号。
- 图4中的回收剥离温区、HF释放温区为根据文献整理的示意范围，非标准限值。
- CEA发布日期为截至2026年10月30日的行业媒体报道，最终以欧盟官方发布为准。
参考资料
- Directive 2012/19/EU (WEEE) 及修订指令 Directive (EU) 2024/884，EUR-Lex。
- European Commission. Evaluation of Directive 2012/19/EU on WEEE, SWD(2025) 184, 2025-07.
- EUWID. Circular Economy Act proposal expected on 11 November, 2026-10.
- Eversheds Sutherland. EU WEEE Directive Reform: Tighter Rules, Rising Costs, 2026.
- European Commission. Ecodesign & Energy labelling requirements for PV (draft presentation), 2025；Espinosa et al. A Recyclability Index for Photovoltaic Modules. Adv. Energy Sustain. Res., 2026.
- Fraunhofer UMSICHT. End-of-Life Pathways for Photovoltaic Backsheets, 2017；Aryan et al. Toxics, 2019, 7(3): 47.
- ZI Jingbin 等. 废弃光伏组件热解处置过程中EVA与含氟背板交互反应机理. 洁净煤技术, 2026, 32(6): 137–145.
- ECHA；CHEM Trust. Universal PFAS Restriction 进展, 2026.
- Kempe M.D. et al. Field testing of thermoplastic encapsulants in high-temperature installations. Energy Sci. Eng., 2015；NREL. Testing Protocol for Module Encapsulant Creep, 2012.
- IEC 61730-2:2023；BIS. Test Report Format IS/IEC 61730-2 v2.0, 2026；IEC TS 63126:2025.
- Zubas A.R. et al. Waste Management & Research, 2025（POE组件分层）；pv magazine. Encapsulant delamination behavior in PV glass recycling, 2025-09.
- IRENA & IEA-PVPS. End-of-Life Management: Solar Photovoltaic Panels, 2016.
光伏新材料研究所
光伏新材料研究所
十余年光伏研发与技术团队｜硬核专业知识分享
材料 · 可靠性 · 失效分析 · 标准认证 · 产品 · 工艺
AI+光伏探索交流，欢迎合作
声明：
- 原创内容仅代表作者个人观点，仅供参考，不构成投资建议。
- 转载及引用内容均注明出处，尊重原创。
- 部分内容含AI辅助（图表生成、数据检索、概念说明等），核心框架与重点内容由本技术团队撰写，并经人工审核。
- 如有不实或侵权，请留言或联系我们处理
